يتميز كاشف عيوب الجسيمات المغناطيسية بخصائص البنية المدمجة والتخطيط المعقول وصغر الحجم والوزن الخفيف وسهولة الحمل. كاشف الخلل يمكن استخدامه مباشرة في التيار المتردد ،
إنها مناسبة لفحص لحام الهيكل ، والكشف عن لحام الهيكل الصلب على ارتفاع عال والتشغيل الداخلي لأوعية الضغط. هذه الأداة مناسبة لأجزاء الهيكل الصلب من الطاقة والمعادن والبتروكيماويات والآلات وغيرها من الصناعات ، مثل المرجل ، أوعية الضغط ، وأنابيب الضغط ، ولحام جسم السفينة وهيكل اللحام لأنواع مختلفة من سطح المواد المغناطيسية والكشف عن عيوب الجسيمات المغناطيسية بالقرب من عيب السطح.
هذا الصك يتوافق مع المتطلبات القياسية لل JB / T7411-2012 ، ASME BPVC ، ASTM E709 ، ASTM E1444 ، ASTM E3024.
مواصفات المنتج
استكمال مختومة ، البناء الدائم
الكيميائية ومقاومة التآكل
يتجاوز مواصفات رفع ASTM
هناك أماكن متصلة مباشرة بمصدر طاقة التيار المتردد ، والتي يمكن توصيلها مباشرة بمصدر طاقة التيار المتردد.
بنيت في رقاقة الحواسيب الصغيرة لتحقيق الاستقرار في الجهد الناتج وضمان حساسية الكشف.
مغنطة قابلة للتعديل
.
المقياس التقني
درجة حرارة العمل: -10 ~ +40 درجة مئوية
درجة حرارة التخزين: -20 ~ 50 درجة مئوية
الرطوبة النسبية: <80 ٪ غير التكثيف
ارتفاع درجة حرارة العمل: <18 درجة مئوية
معدل الحمل المؤقت:> 50 ٪
حساسية: A1 قطعة الاختبار القياسية 15/50 الأخدود عرض بوضوح.
الحد الأدنى من قوة الرفع AC:> 4.5kg (44N)
دليل النموذج

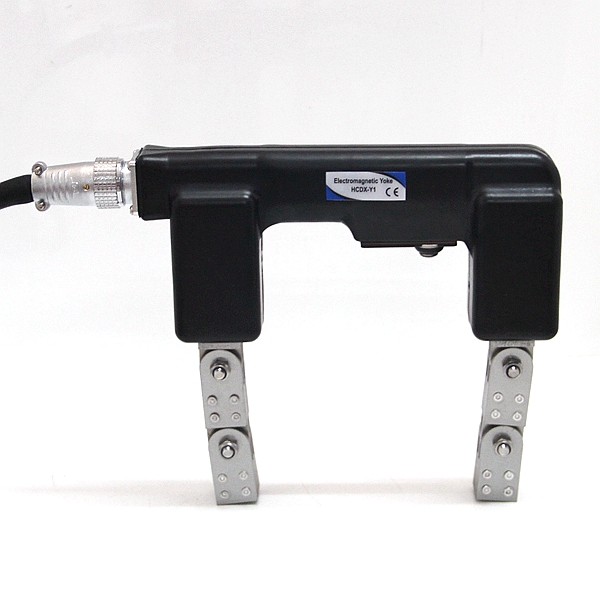

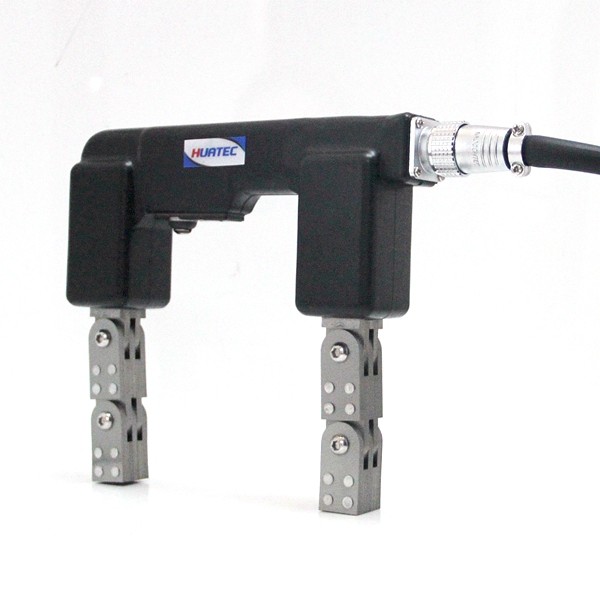

HCDX-Y1
نير الكهرومغناطيسي | HCDX-Y1 |

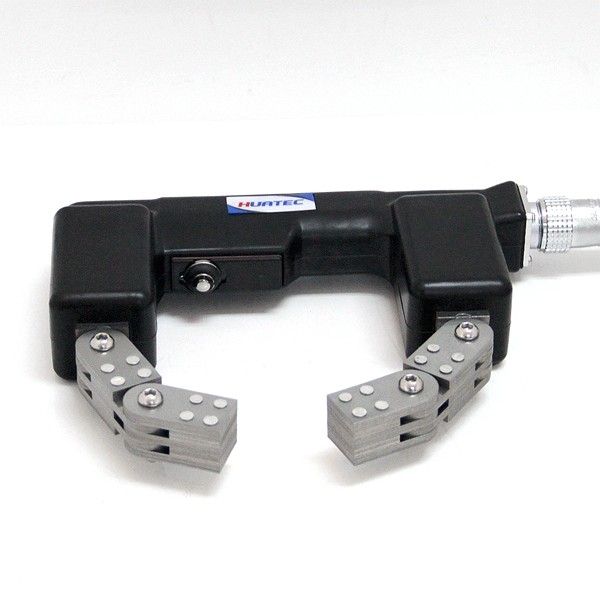

تباعد القطب | 0 ~ 210MM |
الحد الأقصى الحالي | 2.8A |
وزن | 2.2KG |
وظيفة رئيسية | مغنطيس التيار المتردد المباشر |
حزمة بطارية الجدول الاختياري :
اسم | حزمة بطارية DC-AC العاكس | حزمة بطارية DC-AC العاكس | العاصمة امدادات الطاقة الممغنطة |
نموذج | MT-600 | MT-610 | MT-500 |
انتاج التيار الكهربائي | AC | AC | DC |
نوع الطاقة | بطارية ليثيوم | بطارية ليثيوم | بطارية ليثيوم |
التيار الشاحن | 2A | 2A | 2A |
قدرة البطارية | 4400MAH | 8000mAh عمر | 4400Ah |
وقت العمل | حوالي 4 ساعات | حوالي 6 ساعات | حوالي 8 ساعات |
حجم الشكل | 55 × 95 × 180 (ملم) | 55 × 95 × 240 (ملم) | 55 × 95 × 110MM |
وزن | 1.0KG | 1.2KG | 0.65KG |

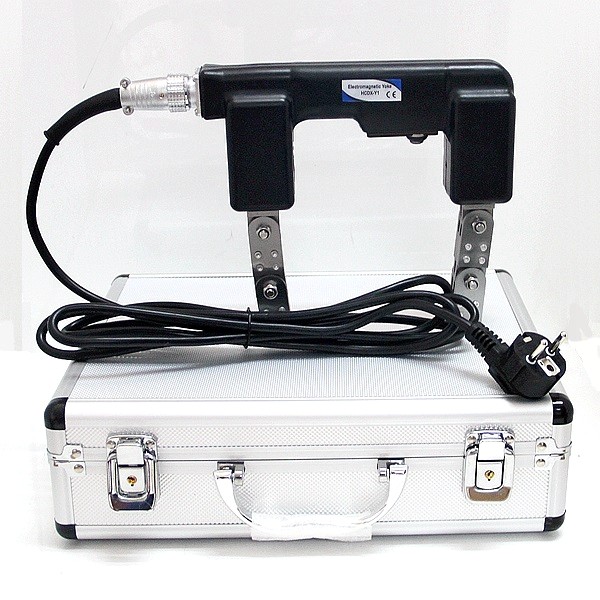

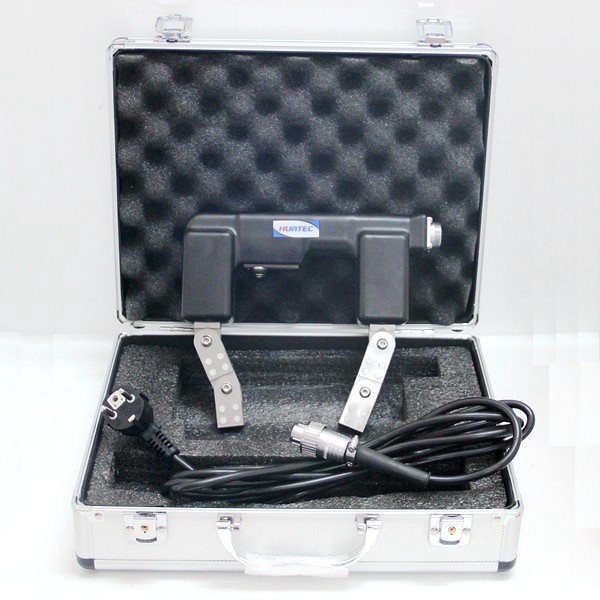

التكوين القياسي:
HCDX- Y 1
المغناطيسية للكشف عن مسحوق الخلل المضيف 1
خط كهرباء 1

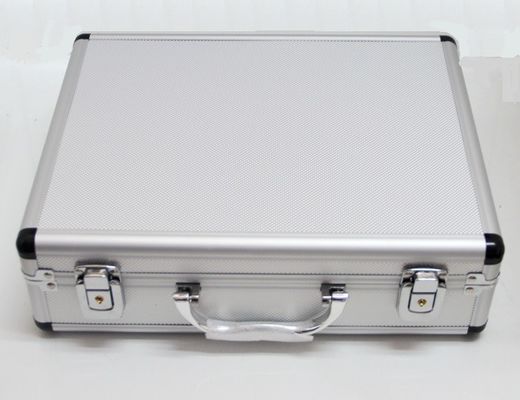

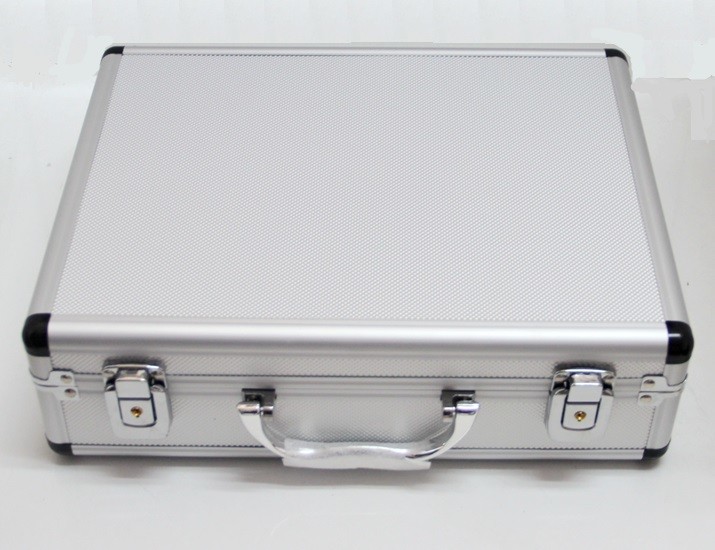

مربع الصك 1
أمثلة العيوب: موقع العيب:
شرائط اللحامات السطحية وتحت السطحية مثالية لـ: شقوق التعب
تقليص الشقوق الدموع لفات الميدانية اختبار وعاء التفتيش
خبث اللحام شقوق الطحن عمليات التفتيش أثناء الخدمة
تبريد تشققات البيئات المطالبة
التفتيش اللحام
