120dB 2000Hz تردد 20MHz DAC AVG DGS AWS B Scan Auto معايرة APP جهاز كشف المعادن بالموجات فوق الصوتية
أهم الميزات
★ عملية سهلة الاستخدام مثل المعايرة وعمل المنحنيات وما إلى ذلك.
★ جميع أدوات المنحنيات متضمنة: DAC ، AVG ، TCG AWS ، إلخ.
★ تردد تكرار النبض: ضبط دقيق 10-2000 هرتز ، مسح عالي السرعة ، لا يفوتك.
★ نسبة إشارة إلى ضوضاء عالية ، صدى واضح ومستقر ، تصميم مضاد للضوضاء ، مثالي لظروف العمل الصعبة.
★ 12 رقم م ، أخذ العينات بسرعة عالية يؤدي إلى رسم تخطيطي صدى أفضل بكل التفاصيل.حساس ويمكنه اكتشاف العيوب الصغيرة.
★ يمكن للعميل استخدام التردد 20M التحقيق.

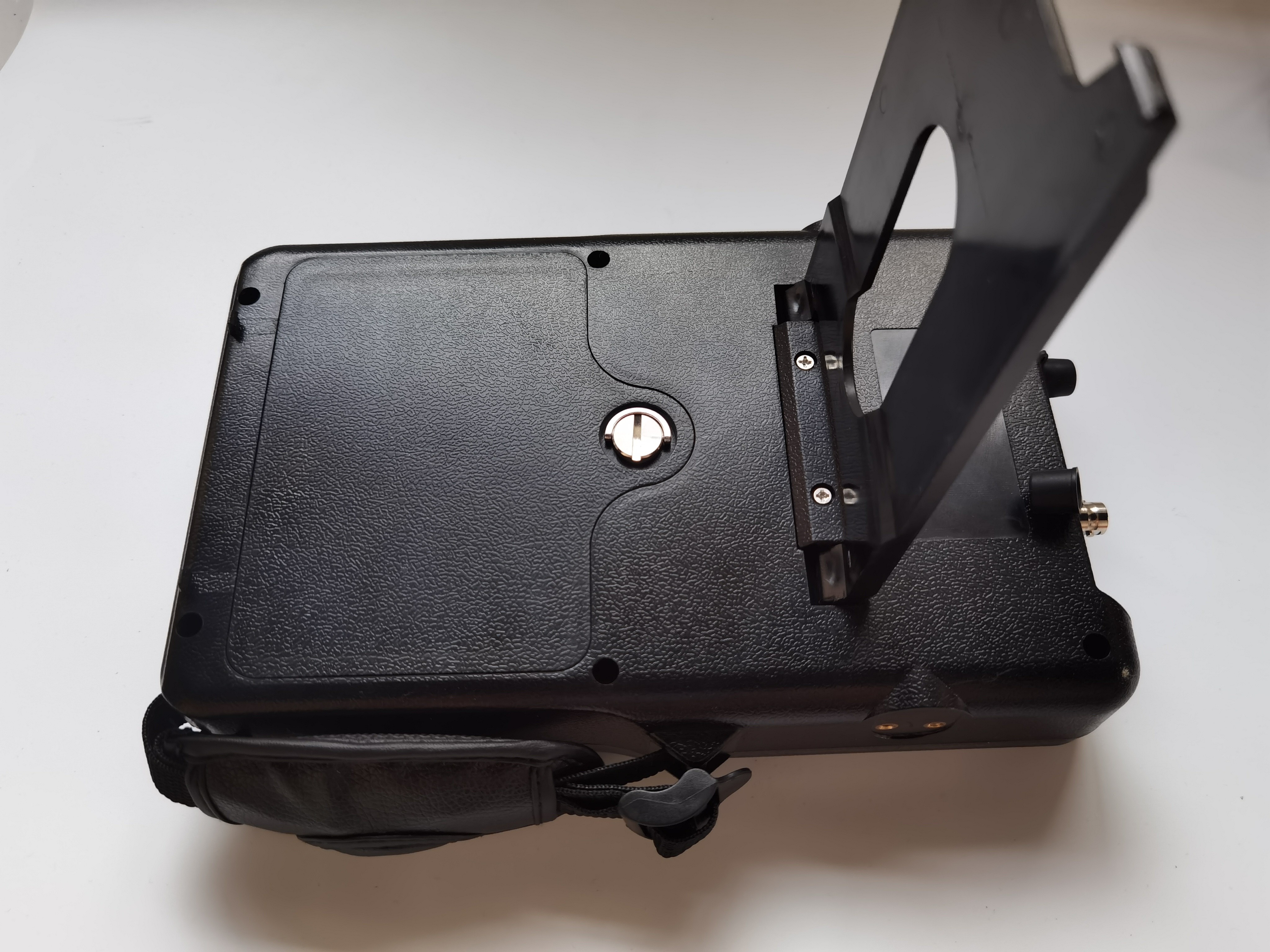

★ معيار الحماية IP65.غلاف مطاطي واقي.دعم التخميد يجعله يقف في أي زاوية.
★ تعمل البطارية بشكل مستمر بعد 15 ساعة من الشحن مرة واحدة.
الواجهة الرئيسية
تقرير الاختبار
قائمة الطعام
صنع DAC
صدى مشفر
معايير اختيارية
مجموعة AVG
Color Bscan (اختياري)
برنامج تطبيق قائمة التقارير (اختياري)
تحديد
نطاق الاختبار: 0-10000 مم ، بسرعة الصلب
نطاق سرعة المواد: 100 20000 م / ث
تردد تكرار النبض: 10-2000 هرتز
النطاق الديناميكي: ≥38dB
الخطي: أفقي: +/- 0.2٪ ، عمودي: 2.0٪ (أفقي: +/- 0.2٪ FSW عمودي: 0.25٪ FSH)
حل الطاقة:> 40 ديسيبل (5P14)
مخلفات الحساسية:> 68 ديسيبل
الرفض (منع): من 0 إلى 80٪ ارتفاع ملء الشاشة
500 إعداد الاستقلال ، يمكن إدخال أي معيار بحرية ، يمكننا العمل في المشهد بدون كتلة اختبار ；
ذاكرة كبيرة: 1000 رسم بياني
أوضاع الاختبار: صدى النبض ، والعنصر المزدوج والانتقال من خلال
أنواع المجسات الاختيارية: مستقيم واحد ، زاوية واحدة ، مستقيم مزدوج ، زاوية مزدوجة ، خلال ، زحف ، سطح
شاشات البوابة: بوابتان مستقلتان يمكن التحكم فيهما في نطاق المسح الكامل
وحدات العرض: بوصة أو مليمتر
متطلبات الطاقة: تيار متردد 100-240 فولت تيار متردد ، 50-60 هرتز
تأخير العرض: -20 إلى 3400 ميكرو ثانية
تأخير المسبار / الإزاحة الصفرية: من 0 إلى 99.99 s
البطارية: بطارية ليثيوم أيون داخلية قابلة لإعادة الشحن مصنفة 7.2 فولت عند 8000 مللي أمبير في الساعة
وقت عمل البطارية: 15 ساعة من وقت التشغيل الاسمي حسب سطوع الشاشة
وقت شحن البطارية: 4 ساعات وقت إعادة الشحن النموذجي
الحجم: H × W × D (مم): 250 × 165 × 55 (مم)
الوزن: 1.2 كجم
درجة حرارة التشغيل: -10 إلى 50
درجة حرارة التخزين: -30 إلى 50
طاقة النبض: 70V ، 100V ، 200V ، 300V ، 400V ، 500V قابلة للتحديد
التصحيح: موجة نصف موجبة ، موجة نصف سلبية ، موجة كاملة ، نظام RF
عرض النطاق الترددي (ممر نطاق مكبر الصوت): 0.2 إلى 25 ميجاهرتز
شاشات البوابة: بوابتان مستقلتان يمكن التحكم فيهما في نطاق المسح الكامل
الحساسية: 120 ديسيبل كحد أقصى بدقة اختيار 0.1 ، 1.0 ، 2.0 ، 6.0 ديسيبل.
وصلات محول الطاقة: BNC أو LEMO اختياري
المهام
عرض موقع الخلل الدقيق تلقائيًا (العمق d ، المستوى p ، المسافة s ، السعة ، sz dB ،)
تحجيم الخلل: تحجيم الخلل التلقائي باستخدام AVG أو DAC / TCG ، سرعة الإبلاغ عن قبول العيب أو رفضه
المعايرة التلقائية لمحول الطاقة: نقطة الصفر ، الزوايا ، الحافة الأمامية وسرعة المواد.(كتلة V2 وثقبين)
من السهل صنع واستخدام DAC / TCG و AVG لتقييم الصدى ، يمكن تعديل المنحنى وتعويضه
بتوصيل ذاكرة U-Disk ، يمكن للوحدة الحصول على ذاكرة غير محدودة
15 معيارًا عالميًا تم بناؤها في الوحدة
اتصال بلو توث بالجهاز المحمول لإنشاء تقارير الكشف وطباعتها في الموقع.AWS D1.1
ميزة تصحيح السطح المنحني
يمكن اختبار ارتفاع الكراك
بوابة المكبرة: انتشار نطاق البوابة على عرض الشاشة بالكامل
وظيفة الكسب التلقائي
مغلف: عرض متزامن لمسح ضوئي مباشر بمعدل تحديث 70 هرتز ومغلف لشاشة المسح الضوئي A
عقد الذروة: قارن أشكال موجة الذروة المجمدة بالمسح الضوئي المباشر لتفسير نتائج الاختبار بسهولة
وظيفة تجميد المسح الضوئي: يحتفظ تجميد العرض ببيانات شكل الموجة ومسار الصوت
التنبيه: صفير وإنذار ضوء LED
ساعة الوقت الحقيقي
ملء الصدى
علامة الالتقاط
صدى اللون داخل البوابة
الحزمة القياسية
جهاز كشف الخلل بالموجات فوق الصوتية المحمول FD560 1 قطعة
محول شعاع مستقيم (2.5 ميجا هرتز ، 20) قطعة واحدة
محول شعاع زاوية (4 ميجا هرتز ، 8 ملم × 9 ملم ، 60 درجة) 1 قطعة
قم بتوصيل الكبل لمحول الطاقة (BNC-LEMO 00 ، أو LEMO 01-LEMO 00 الاختياري) قطعة واحدة
حزمة بطارية ليثيوم أيون قابلة لإعادة الشحن ، 8 أمبير / ساعة 1 قطعة
وحدة امدادات الطاقة / شاحن 1 قطعة
دليل التشغيل باللغة الإنجليزية 1 قطعة
الملحقات الاختيارية
مسبار مستقيم (5MHZ-ф20)
مسبار مستقيم (2.5 ميجا هرتز -20)
مسبار مستقيم (2.25 ميجا هرتز - ф20)
مسبار مستقيم (1MHZ-ф20)
مسبار الزاوية (4 ميجا هرتز -45 درجة ، 8 * 9 ملم)
مسبار الزاوية (4 ميجا هرتز -60 درجة ، 8 * 9 ملم)
مسبار الزاوية (4 ميجا هرتز -70 درجة ، 8 * 9 ملم)
مسبار الزاوية (4 ميجا هرتز -80 درجة ، 8 * 9 ملم)
مسبار الزاوية (2 ميجا هرتز -45 درجة ، 8 * 9 ملم)
مسبار الزاوية (2 ميجا هرتز -60 درجة ، 8 * 9 ملم)
مسبار الزاوية (2 ميجا هرتز -70 درجة ، 8 * 9 ملم)
مسبار الزاوية (2 ميجا هرتز -80 درجة ، 8 * 9 ملم)
دقق T / R (5MHz-20mm ، التركيز 15mm)
دقق T / R (2.5MHz-ф20mm ، التركيز 15 ملم)
كابل التوصيل بالمسبار (BNC-BNC)
كابل التوصيل بالمسبار (BNC-Lemo 00)
كابل التوصيل بالمسبار (Lemo 01-BNC)
كابل التوصيل بالمسبار (Lemo 01-Lemo 00)
بطارية ليثيوم أيون
محول الطاقة (4 أمبير / 9 فولت)
سلك الطاقة
حقيبة جلدية
اختبار بلوك V1
اختبار بلوك V2
اختبار كتل DAC ، ASME إلخ.
برامج التطبيقات
حزام
بلوتوث
