فحص الجسيمات المغناطيسية الكهرومغناطيسية بمقبض يعمل ببطارية التيار المتردد/المستمر، للكشف عن المؤشرات السطحية وتحت السطحية

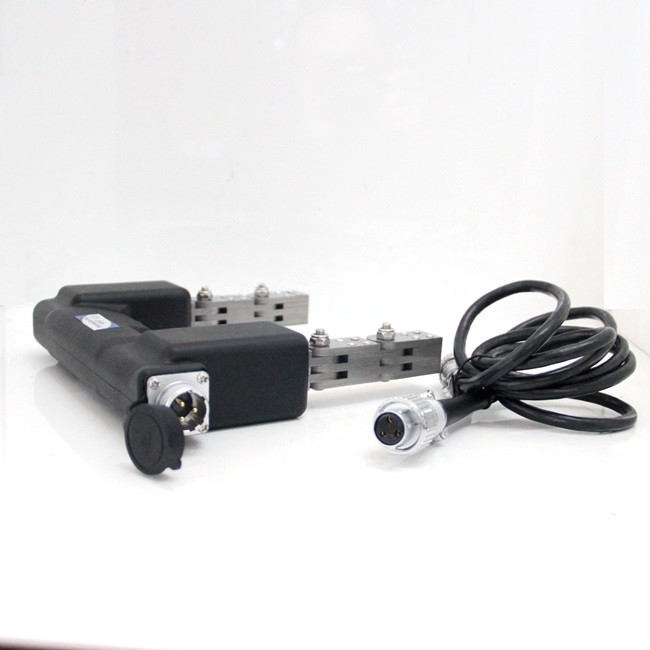

جهاز HCDX-Y7 هو مقبض متين يعمل بالتيار المتردد/المستمر ويعمل بالبطارية، مصمم للكشف عن المؤشرات السطحية وتحت السطحية في أصعب التطبيقات.
يتميز الجهاز بتصميم محكم الإغلاق مقاوم للمواد الكيميائية، وأرجل مفصلية لتتوافق مع أي شكل للجزء، وسلك قوي مقاوم للإجهاد بطول اثني عشر قدمًا للاستخدام الميداني، يعتبر HCDX-Y7 مثاليًا لفحص اللحامات والاختبارات عن بعد الأخرى.
تتيح عناصر التحكم في الحالة الصلبة للمشغل استخدام المجالات المغناطيسية للتيار المتردد للمؤشرات السطحية أو المجالات المغناطيسية للتيار المستمر للمؤشرات تحت السطحية لتلبية جميع احتياجات الفحص.
ميزات المنتج
يتوافق مع JB/T7411-2012، ASME BPVC،ASTM E709،ASTM E1444،ASTM E3024
تصميم متين ومحكم الإغلاق
مقاوم للمواد الكيميائية والتآكل
خيارات تشغيل التيار المتردد والتيار المستمر للفحص السطحي وتحت السطحي
يتجاوز مواصفات الرفع الخاصة بـ ASTM
هناك أماكن متصلة مباشرة بمصدر طاقة التيار المتردد، والتي يمكن توصيلها مباشرة بمصدر طاقة التيار المتردد.
من الممكن استخدام مصدر طاقة ممغنط بالتيار المتردد (حزمة بطارية محول التيار المستمر-التيار المتردد) لتوفير طاقة التيار المتردد دون أي إدخال مباشر لمصدر طاقة التيار المتردد.
يمكن استخدام مصدر طاقة التمغنط بالتيار المستمر (حزمة بطارية التيار المستمر) لتحقيق وظيفة التمغنط بالتيار المستمر.
يمكن لوظيفة عرض الطاقة عرض طاقة البطارية الحالية، ولديها وظيفة إنذار الصوت والضوء.
شريحة حاسوبية صغيرة مدمجة لتثبيت جهد الخرج وضمان حساسية الكشف.
تمغنط قابل للتعديل
يمكن لحقيبة الخصر الخاصة بالعمل حمل حزمة البطارية، والتعليق المغناطيسي، وعامل التباين، ومسبار المقبض، وما إلى ذلك.
دليل النموذج
HCDX-Y7
| مقبض كهرومغناطيسي | HCDX-Y7 |
| تباعد الأقطاب الكهربائية | 0～210mm |
| الحد الأقصى للتيار | 2.8A |
| الوزن | 2.4 كجم |
| الوظيفة الرئيسية |
تمغنط التيار المتردد المباشر تمغنط التيار المستمر لحزمة البطارية القابلة لإعادة الشحن MT-500 |
المعلمات الفنية
درجة حرارة التشغيل: -10 ~ +40 درجة مئوية
درجة حرارة التخزين: -20 ~ 50 درجة مئوية
الرطوبة النسبية:<80% بدون تكثف
ارتفاع درجة حرارة العمل:<18 درجة مئوية
معدل الحمل المؤقت: >50%
الحساسية: قطعة اختبار قياسية A1، أخدود 15/50 يظهر بوضوح.
الحد الأدنى لطاقة الرفع بالتيار المتردد: >4.5 كجم (44 نيوتن)
الحد الأدنى لطاقة الرفع بالتيار المستمر: >18.1 كجم (177 نيوتن)
التكوين القياسي:
HCDX-Y7
مضيف كاشف عيوب المسحوق المغناطيسي 1
خط الطاقة 1
حزمة بطارية تيار مستمر قابلة لإعادة الشحن (مصدر طاقة ممغنط بالتيار المستمر) 1
حقيبة ظهر طاقة تيار مستمر 1
محول طاقة 1
خط توصيل خرج التيار المستمر 1
صندوق الأدوات 1
أمثلة على العيوب: موقع العيب:
الشوائب الدرزات سطحية وتحت سطحية مثالية لـ: تشققات الإجهاد
تشققات الانكماش تمزقات تداخلات اختبارات ميدانية عمليات تفتيش الأواني
خبث اللحام تشققات الطحن عمليات التفتيش أثناء الخدمة
تشققات التبريد بيئات تتطلب الكثير
فحص اللحام
