DAC AVG مسجل فيديو معايرة تلقائية بالموجات فوق الصوتية للكشف عن عيوب المعادن FD219

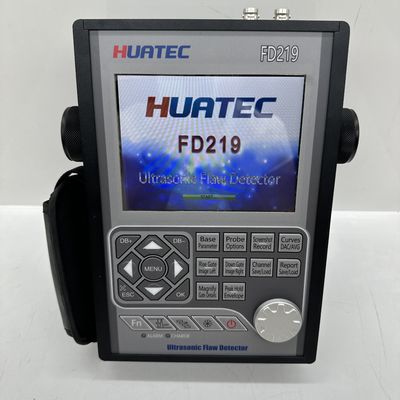

كاشف العيوب HUATEC FD219 هو كاشف عيوب رقمي صناعي محمول بالموجات فوق الصوتية يمكنه اكتشاف وتحديد وتقييم وتشخيص العيوب المختلفة (الشقوق، والشوائب، والمسام، وما إلى ذلك) في قطعة العمل بسرعة وسهولة ودون ضرر وبدقة. يمكن استخدامه في المختبر وفي الموقع الهندسي. يمكن استخدام هذه الأداة على نطاق واسع في التصنيع وتعدين الحديد والصلب ومعالجة المعادن والصناعة الكيميائية وغيرها من المجالات التي تتطلب اكتشاف العيوب ومراقبة الجودة. كما أنها تستخدم على نطاق واسع في فحص السلامة عبر الإنترنت وتقييم الحياة في مجالات الطيران والنقل بالسكك الحديدية والغلايات وأوعية الضغط، وما إلى ذلك.
يمكن استخدام الأداة على نطاق واسع في تحديد حجم الشقوق المخفية والفراغات والتفككات والانقطاعات المماثلة في اللحامات والمطروقات والقضبان المعدنية والمحاور والأعمدة والخزانات وأوعية الضغط والتوربينات والمكونات الهيكلية.
تم تصميم الأجهزة الأساسية باستخدام ARM+FPGA، ويستخدم البرنامج نظام تشغيل متعدد المهام موثوق به للغاية، مما يعمل على تحسين وظيفة الجهاز وقابليته للنقل ومتانته وموثوقيته بشكل كبير.
تستخدم هذه الأداة قائمة تابعة رئيسية، وهي مصممة بمفاتيح اختصار ومقبض دوار رقمي. الأداة خفيفة ومحمولة، ويمكن حملها بيد واحدة.
شاشة TFT LCD متعددة الألوان رقمية كاملة عالية الدقة (640 × 480 بكسل). عرض الموجي أكثر حساسية وإنسانية.
يمكن اختيار 4 أنماط لواجهة التشغيل وفقًا للبيئة.
شاشة LCD مع تحديث سريع 60 هرتز. قادرة على عرض التغييرات الموجية الدقيقة.
يمكن ضبط سطوع شاشة LCD بحرية.
الهيكل المعدني المصنوع بالكامل من الألومنيوم قوي ومتين، وأداء التدريع الكهرومغناطيسي جيد جدًا.
دعامة تخميد دوارة 360 درجة وغمد مطاطي سهل الاستخدام.
لوحة زجاجية مقواة، صلبة للغاية، مقاومة للاهتراء ومقاومة للخدش
لقطات شاشة في الوقت الفعلي لجميع الصفحات وتقارير الكشف عن العيوب، وحفظها كصور BMP على قرص U، والتي يمكن تعيينها كصور ملونة أو بتدرج رمادي.
قم بتصدير تقرير اكتشاف الخلل كملف PDF واحفظه على قرص U لسهولة الأرشفة والطباعة.
يمكن تخصيص جميع محتويات ملف PDF وفقًا لاحتياجات المستخدم.
يمكن عرض صور BMP وملفات PDF على جهاز كمبيوتر أو هاتف محمول.
ما يصل إلى 15000 مم من الفولاذ؛ النطاق قابل للتحديد في خطوات ثابتة أو متغير باستمرار. مناسب للاستخدام على قطع العمل الكبيرة وفي القياسات عالية الدقة.
يمكن اختيار طاقة النبض بين 100 فولت، 200 فولت، 250 فولت، 300 فولت، 350 فولت، 400 فولت و500 فولت.
عرض النبض قابل للضبط من 0.1 إلى 0.5 ميكروثانية لمطابقة المجسات بترددات مختلفة.
تردد تكرار النبض قابل للتعديل من 20 هرتز إلى 2 كيلو هرتز.
يمكن اختيار التخميد بين 50Ω و150Ω و250Ω و500Ω للحصول على أداء المسبار الأمثل
اختيار المسبار: مسبار كريستالي فردي، مسبار كريستالي مزدوج، مسبار زاوية خاص، مسبار اختراق، مسبار التسلق.
أخذ العينات: محول AD مكون من 16 رقمًا بسرعة أخذ العينات 320 ميجاهرتز
التصحيح: موجة نصفية إيجابية، موجة نصفية سلبية، موجة كاملة وترددات لاسلكية
عرض النطاق الترددي التناظري: قدرة 0.2 ميجا هرتز إلى 20 ميجا هرتز مع نطاقات تردد قابلة للتحديد (يتم ضبطها تلقائيًا بواسطة الجهاز) لمطابقة المسبار للحصول على الأداء الأمثل.
الكسب: 0 ديسيبل إلى 110 ديسيبل قابل للتعديل في خطوات قابلة للتحديد 0.1 ديسيبل، 2 ديسيبل، 6 ديسيبل.
توفر بوابتان مستقلتان تمامًا مجموعة من خيارات القياس لارتفاع الإشارة أو المسافة باستخدام تشغيل الذروة.
يسمح وضع الصدى إلى الصدى بتحديد موضع البوابة بدقة للإشارات القريبة جدًا من بعضها البعض.
بداية البوابة: متغير على النطاق المعروض بالكامل
عرض البوابة: متغير من بداية البوابة إلى نهاية النطاق المعروض
ارتفاع البوابة: متغير من 0 إلى 99% ارتفاع الشاشة الكاملة
الإنذارات: عتبة إيجابية/سلبية مع فلاش LED.
يحتوي الجهاز على ذاكرة مدمجة ذات سعة كبيرة، ولن يتم فقدان البيانات والملفات بسبب انقطاع التيار الكهربائي بالجهاز.
ذاكرة 500 ملف قناة لتخزين إعدادات المعايرة ومعلمة المسبار.
ذاكرة 1000 ملف تقرير موجة لتخزين موجة A-Scan وإعداداتها.
يمكن تخزين جميع الملفات واسترجاعها ومسحها.
يمكن تصدير إعدادات القناة وملفات التقارير عبر قرص الذاكرة، ويمكن أيضًا تخزين المعلومات بكميات غير محدودة عبر ذاكرة USB.
يعد مسجل الفيديو مفيدًا في العديد من المواقف، وهو مناسب جدًا لأولئك الذين يرغبون في تحليل أنشطة التحقيق لاحقًا.
يمكن للأداة تسجيل عملية الاختبار وحفظها كملف فيديو، والذي يمكن تشغيله من خلال الأداة أو برنامج خاص. وهو يدعم ما يصل إلى 10 ملفات فيديو، ويمكن أن يصل طول كل ملف فيديو إلى 5 دقائق.
إذا اخترت حفظ ملف الفيديو على قرص الذاكرة، فلن يتم تحديد عدد ومدة ملف الفيديو.
يوفر تسجيل عملية الاختبار وإعادة تشغيلها راحة كبيرة للدراسة والتحليل المستقبليين لاكتشاف الأخطاء.
يدعم تشغيل الفيديو وظائف الإيقاف المؤقت والتقديم السريع والإرجاع السريع والإيقاف.
وظائف
ساعة الوقت الحقيقي
تستمر ساعة الآلة في العمل لتتبع الوقت.
تواصل
اثنان من منافذ USB2.0 عالية السرعة. يمكن تحديد وضعين USB: U-DISK وU-BRIDGE. في وضع U-DISK، يمكن حفظ ملفات تكوين القناة وملفات تقرير العيوب وصور لقطات الشاشة والأفلام المسجلة في U-DISK. في وضع U-BRIDGE، يقوم الجهاز بتبادل البيانات مع برنامج DataPro.
بطارية
بطارية ليثيوم أيون مدمجة ذات سعة كبيرة وعالية الأداء.
وقت العمل المستمر أكثر من 12 ساعة. 4-6 ساعات وقت إعادة الشحن النموذجي.
مقبض الباب
يتم إجراء تعديلات التشغيل بسهولة وسرعة باستخدام المقبض الدوار.
ترقية البرمجيات
يمكن ترقية البرنامج بسهولة من خلال U-DISK. الترقية لن تسبب ضررا للجهاز.
عمودي: 0.25% FSH، دقة مكبر الصوت +/-1 ديسيبل.

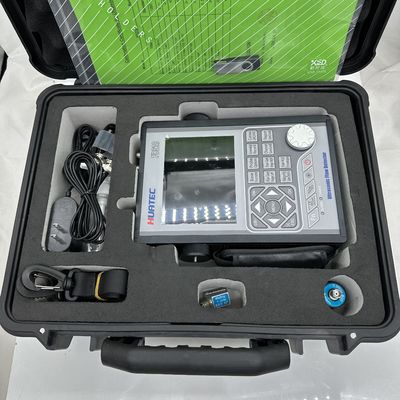

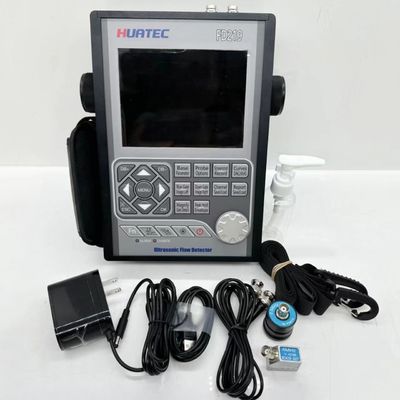

الحزمة القياسية: مضيف، مسبار مستقيم 2.5 ميجا هرتز 20 مم، مسبار زاوية 4 ميجا هرتز 8 × 9 60 درجة، كابل توصيل المسبار، محول الطاقة والكابل، برامج الكمبيوتر، كابل الاتصال، دليل المستخدم، شهادة المعايرة، حقيبة الأدوات
الملحقات الاختيارية
مسبار مستقيم (5MHZ-ф20)
مسبار مستقيم (2.5 ميجا هرتز- ф20)
مسبار مستقيم (2.25 ميجا هرتز- ф20)
مسبار مستقيم (1MHZ-ф20)
مسبار الزاوية (4 ميجا هرتز - 45 درجة، 8 * 9 مم)
مسبار الزاوية (4 ميجا هرتز - 60 درجة، 8 * 9 مم)
مسبار الزاوية (4 ميجا هرتز - 70 درجة، 8 * 9 مم)
مسبار الزاوية (4 ميجا هرتز - 80 درجة، 8 * 9 مم)
مسبار الزاوية (2 ميجا هرتز - 45 درجة، 8 * 9 مم)
مسبار الزاوية (2 ميجا هرتز - 60 درجة، 8 * 9 مم)
مسبار الزاوية (2 ميجا هرتز - 70 درجة، 8 * 9 مم)
مسبار الزاوية (2 ميجا هرتز - 80 درجة، 8 * 9 مم)
مسبار T/R (5MHz-ф20mm، التركيز 15mm)
مسبار T/R (2.5 ميجا هرتز - 20 مم، التركيز 15 مم)
كابل التوصيل بالمسبار (BNC-BNC)
كابل التوصيل بالمسبار (BNC-Lemo 00)
كابل التوصيل بالمسبار (Lemo 01-BNC)
كابل التوصيل بالمسبار (Lemo 01-Lemo 00)
بطارية ليثيوم أيون
محول الطاقة (4A/9V)
كابل الطاقة
حالة جلدية
اختبار الكتلة V1
اختبار الكتلة V2
كتل الاختبار DAC وASME وما إلى ذلك.
حزام
بلوتوث
