مقياس سمك الموجات فوق الصوتية EMAT مع سطح درجة حرارة عالية

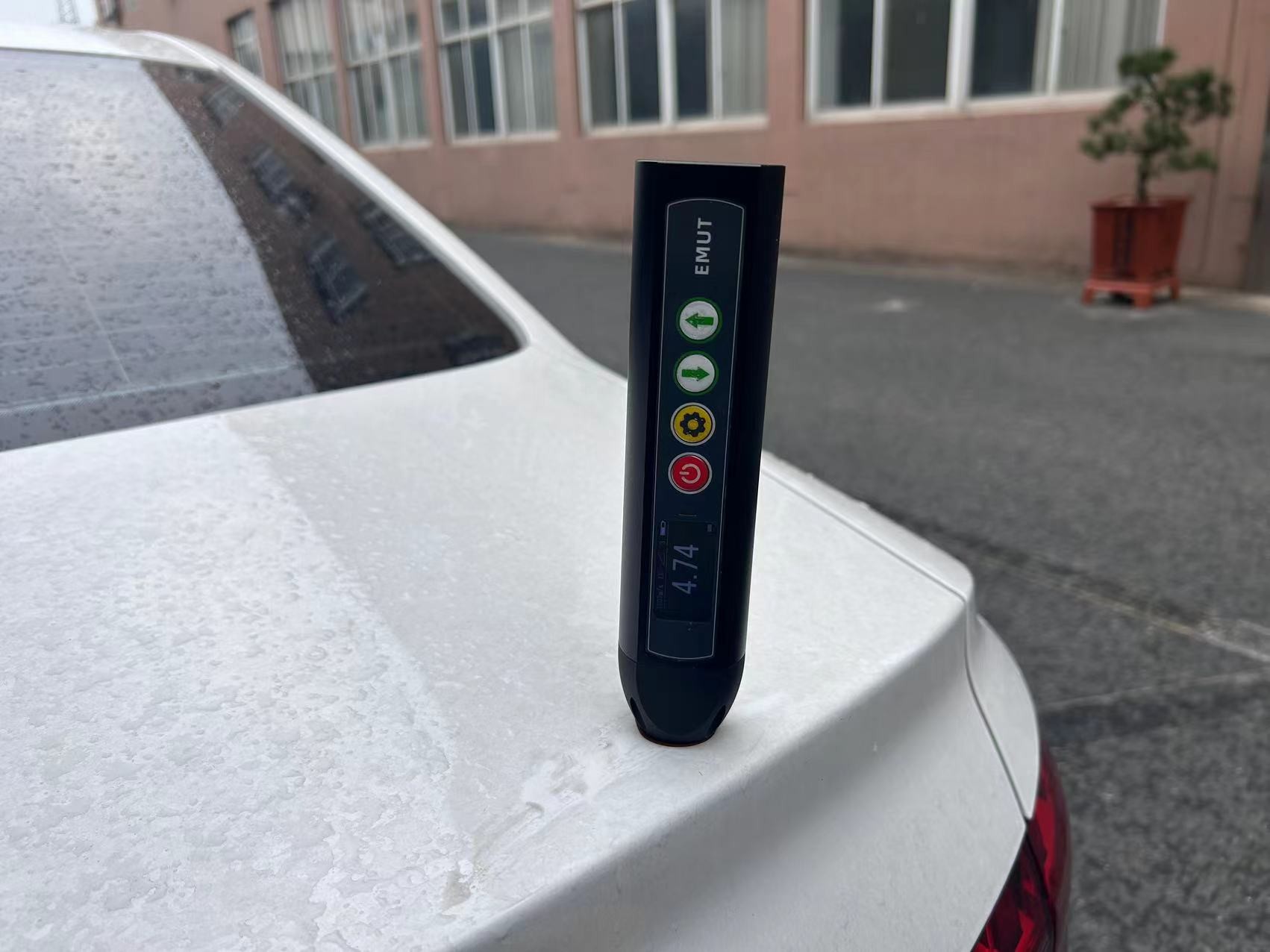

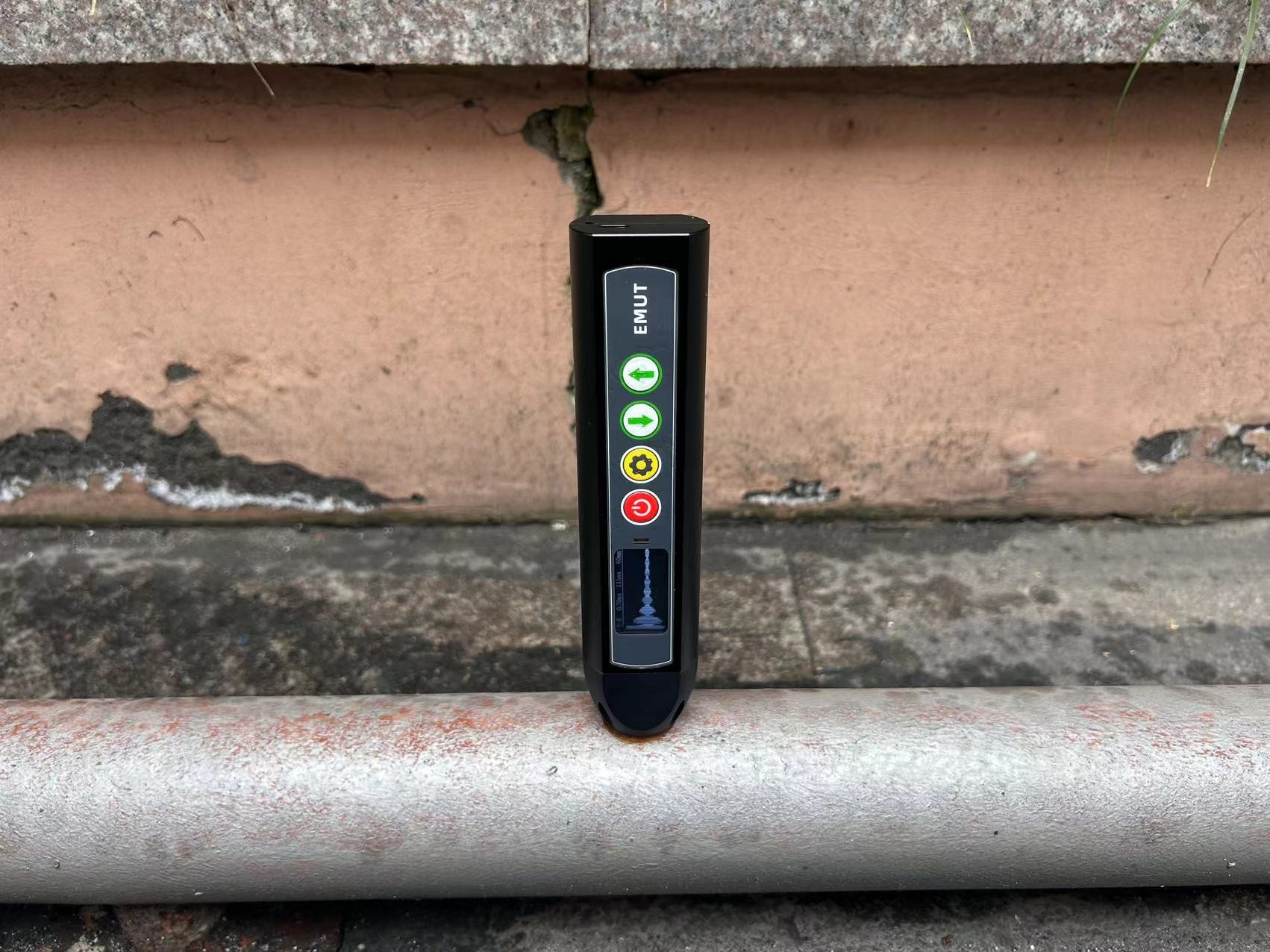

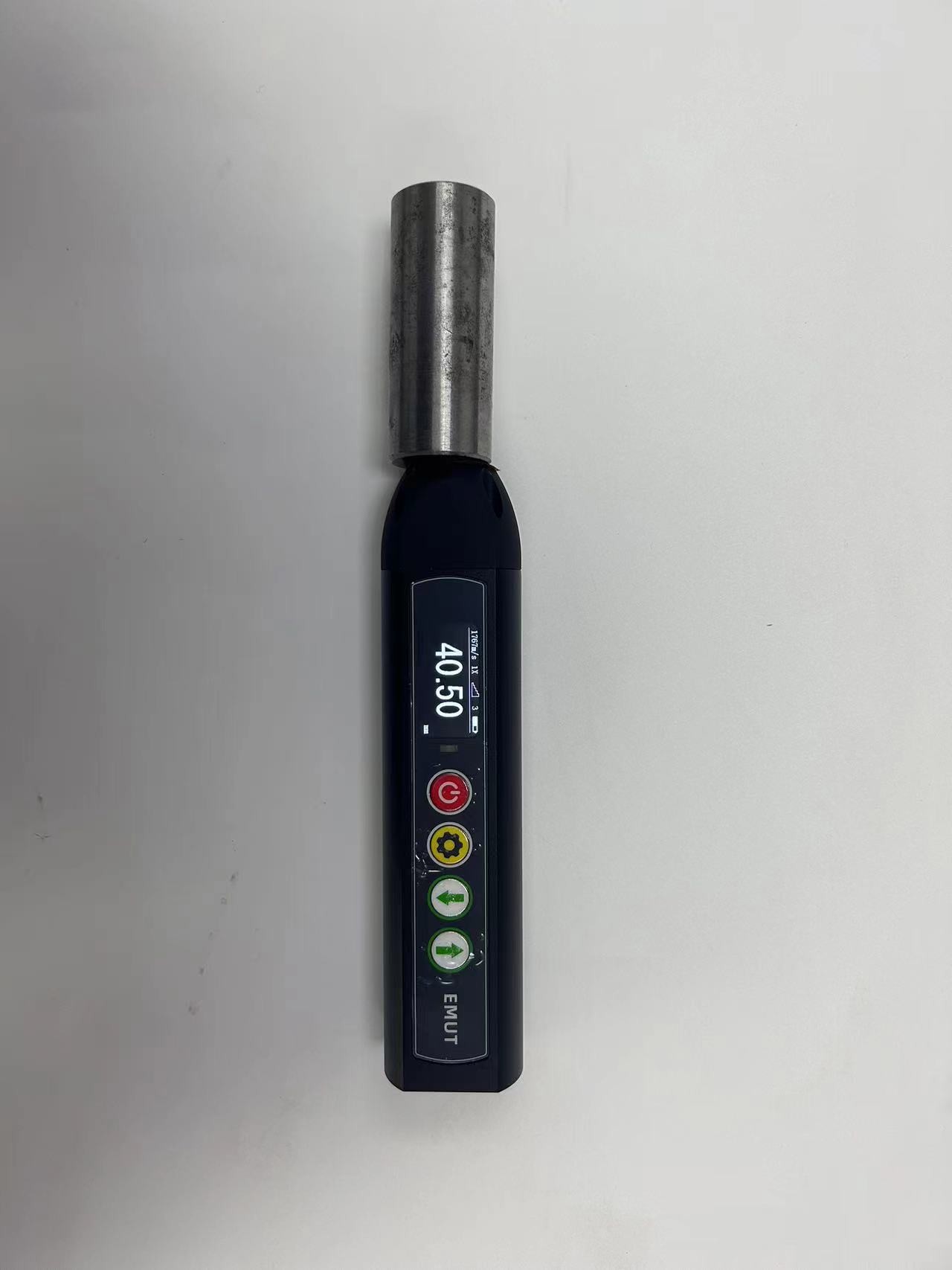

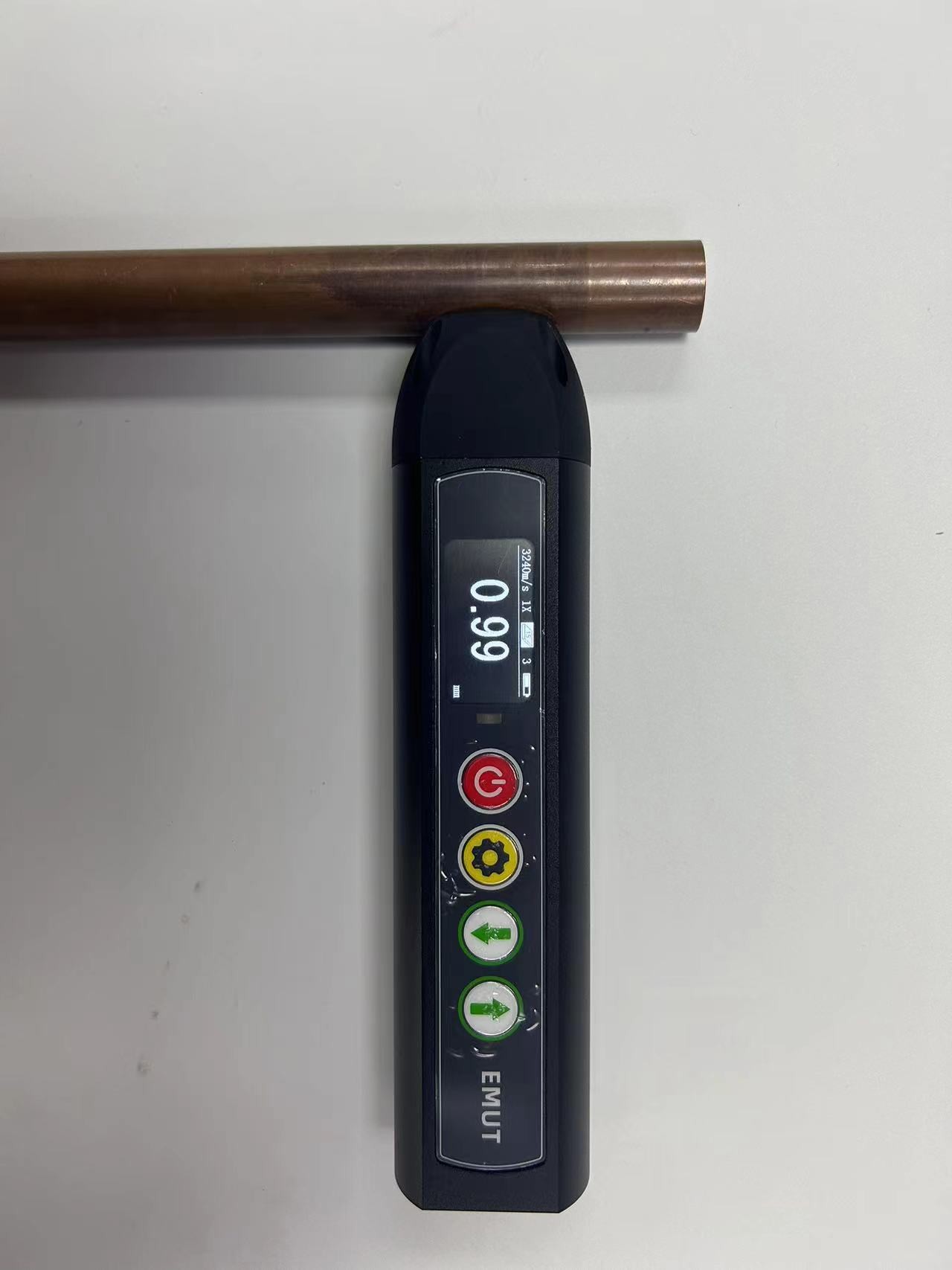

TG-140S مقياس سمك بالموجات فوق الصوتية الكهرومغناطيسيةهو نوع القلم الصغير، مقياس سمك ربط الهواء الذي لا يتطلب عوامل ربط صوتية. يستخدم على نطاق واسع لقياس سمك المواد المعدنية أو المغناطيسية.
خصائص المنتج
المعايير الأساسية
| معدل أخذ العينات | 80MSPS |
| عرض النطاق | 2.5 ميغاهرتز 6 ميغاهرتز |
| إطلاق | ± 600V_400Hz_125ns |
| المكاسب | أوتوماتيكي 0 ≈ 96 ديسيبل، سرعة 1 ديسيبل |
| دقة القياس | ± 0.01mm |
| نطاق سرعة الصوت | 4009999 متر/ثانية |
| النطاق الفعلي | 1.640 ملم |
| متوسط المستوى | L,M,H ثلاثة مستويات قابلة للتعديل |
| مسافة الرفع | 5mm ((الألومنيوم)) ، 4mm ((الفولاذ الكربوني)) ، 3mm ((الفولاذ المقاوم للصدأ)) |
| نطاق القياس | قياس فولاذ الكربون 1X:160mm 2X:320mm 3X:640mm |
| نوع القياس | الألومنيوم والنحاس والحديد والفولاذ الكربوني والفولاذ الصلب والفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ وسبائك التيتانيوم والمواد المعدنية الأخرى |
| قناة القياس | قطع رقيقة، شائعة، قضبان |
| وضع القياس | صدى واحد (I-E) ، صدى مزدوج (E-E) |
| وضع البحث |
وضع الحدود الحدود، وضع التأرجح التأرجح وضع الحد الأدنى للجليد |
| الوظائف المساعدة | تجميد تلقائي، مكاسب تلقائية، نوم تلقائي، عرض شكل الموجة A-Scan |
| الوظيفة المنقحة | تعديل ارتفاع البوابة، تعديل التلاشي المتأخر، تعديل مكاسب يدوية، معايرة سرعة الصوت، تعويض درجة الحرارة العالية |
| واجهة الاتصال | رس-485 أو USB2.0 |
| شاحن | 5V2A، واجهة نموذج C |
| شاشة العرض | 1.47 بوصة 320 × 172 IPS_LCD |
| البعد | 178.4 ملم × 42 ملم × 32 ملم |
| عمر البطارية | 3بطارية الليثيوم بقوة 7 فولت 3400 ميلا، 6 ساعات من عمر البطارية |
| الوزن العاري |
غلاف معدني: 358 غرام غلاف صناعي: 255 غرام ج صب الحقن + الإفراج السريع: 289 غرام |
التسليم القياسي
مقياس سمك الموجات فوق الصوتية الكهرومغناطيسية HUATEC TG-140S
مسبار الحرارة الطبيعية4 ميغاهرتز,Φ42mm*32mm
إرشادات استخدام
شهادة المعايرة
كابل البيانات الشاحنة
سدادة الشحن
كتلة الاختبار القائمة على الحديد
كتلة الاختبار على أساس الألومنيوم
صندوق التعبئة
الملحقات الاختيارية

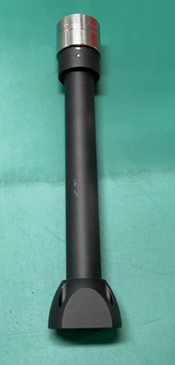

درجة حرارة عالية تصل إلى 800 درجة
مسبار التردد العالي
مسبار درجة حرارة عالية منخفضة التردد
مسبار الحرارة الطبيعية ذات القطر الصغير 4MHz,Φ13ملم*36ملم
مسبار الحرارة الطبيعية ذات القطر الكبير 4MHz,Φ40ملم*60ملم
