TG-14+ A Scan & B Scan APP وضع EMAT مقياس سمك بالموجات فوق الصوتية الكهرومغناطيسية مع شاشة LCD ملونة
خصائص الأداة
حجم صغير وسهل النقل
لا تكون متطلبات سطح القطعة عالية ، والسطح الخام دون معالجة طحن ، يمكن تحقيق قياس غير اتصال
لا حساسة للطلاء ويمكن استخدامها لقياس سمك الأجزاء المطلية
بدون ربط صوتي ، يمكن تحقيق قياس سمك قطعة العمل في درجة حرارة عالية ، ويمكن إجراء تعويض درجة الحرارة
الخصائص العامة

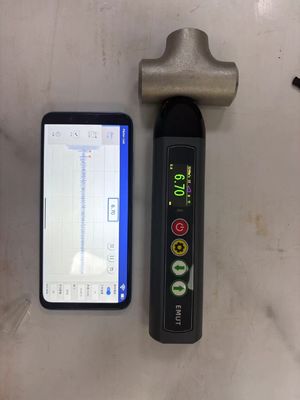

أ. الجهاز يتكون من جهاز استضافة وهاتف محمول متصلين لاسلكياً عن طريق Wifi
ب، يعتمد الآلة على مبدأ الموجات فوق الصوتية الكهرومغناطيسية، عملية التفتيش لا تحتاج إلى طلاء سطح قطعة العمل، لا حاجة إلى عامل ربط
ج، والمسبار والمضيف متكاملة، يمكن استبدال المسبار
د، متصلة بالهاتف المحمول، جهاز كمبيوتر لوحي بعد فحص A، فحص ب وظائف
E، نوع المسبار القابل للتكوين: المسبار (≤80°C، القياس قصير الأجل) ، المسبار عالي درجة الحرارة (≤800°C، القياس قصير الأجل)
F، مقبض يمكن تكوينه لدرجة حرارة عالية: مقبض قصير (لتلبية متطلبات التفتيش تصل إلى 350 درجة مئوية، وقياس قصير الأجل) ، مقبض طويل (لتلبية متطلبات التفتيش تصل إلى 800 درجة مئوية،قياس قصير الأجل)
المعايير الأساسية:
| أخذ العينات | 80MSPS |
| عرض النطاق | 2.5 ميغاهرتز 6 ميغاهرتز |
| إرسال | ± 600V_400Hz_125ns |
| المكاسب | أوتوماتيك 0 ~ 96dB، خطوة 1dB |
| دقة القياس | ± 0.01mm |
| نطاق سرعة الصوت | 4009999 متر/ثانية |
| النطاق الفعلي | 0.75 1280 ملم |
| متوسط الدرجة | L,M,H معدل التروس الثالث |
| مسافة الرفع | 5mm ((الألومنيوم)) ، 4mm ((أوليد الكربون)) ، 3mm ((أوليد غير المقاوم للصدأ)) |
| نطاق القياس | قياس الفولاذ الكربوني 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| نوع القياس | الألومنيوم والنحاس والحديد والفولاذ الكربوني والفولاذ الصلب والفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ وسبائك التيتانيوم والمواد المعدنية الأخرى |
| قناة القياس | 2* قطعة رقيقة، غرض عام، شريط |
| وضع القياس | صدى واحد (I-E) ، صدى مزدوج (E-E) |
| نمط البحث | الحدود - الحدود، القمة - القمة، القمة - الحدود |

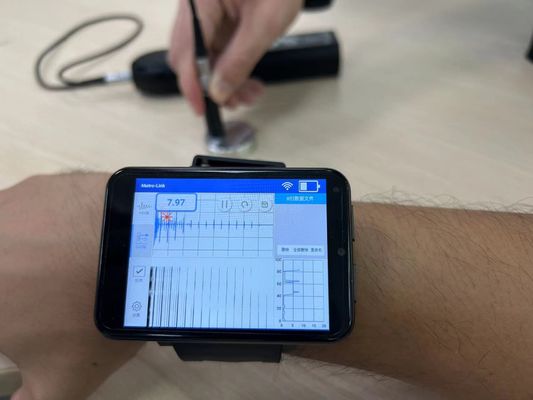

| الوظيفة المساعدة | تجميد تلقائي، مكاسب تلقائية، نوم تلقائي، عرض أشكال الموجات A-scan، هاتف متصل بـ Wi-Fi |
| وظيفة تصحيح | تعديل ارتفاع البوابة، تعديل التأخير، تعديل مكاسب يدوية، معايرة سرعة الصوت، تعويض درجة الحرارة العالية |
| التواصل | رس-485 أو USB2.0 |
| إعادة شحن | 5V2A، واجهة نموذج C |
| شاشة العرض | 1.47 INCH 320 × 172 IPS_LCD |
| حجم الجسم | 178.4 ملم × 42 ملم × 32 ملم |
| عمر البطارية | 3بطارية الليثيوم بقوة 7 فولت 3400mAh لمدة 6 ساعات |
| الوزن | غلاف معدني: 358 غرام غلاف حقن B: 255 غرام حقن C + تفكيك سريع: 289 غرام |
التكوين القياسي
| رقم التسلسل | الاسم | كمية | مارك |
| 1 | آلة المضيف | 1 | |
| 2 | مسبار الحرارة الطبيعية | 1 | 4MHz، 42mm*32mm |
| 3 | كابل شحن | 1 | |
| 4 | سدادة الشحن | 1 | |
| 5 | شهادة اليد والمعايرة | 1 | |
| 6 | كتلة اختبار قاعدة الحديد | 1 | |
| 7 | كتلة اختبار الألومنيوم | 1 | |
| 8 | صندوق التعبئة | 1 |
البنود الاختيارية(يمكن طلبها حسب الحاجة ، غير مدرج في التكوين القياسي)
| (إس إن) | الاسم | كمية | مارك |
| 1 | مسبار درجة حرارة عالية | 1 | 4MHz،Φ33mm*40mm |
| 2 | مسبار الحرارة العادية ذات القطر الصغير | 1 | 4MHz،Φ13mm*36mm |
| 3 | مسبار الحرارة الطبيعية ذات القطر الكبير | 1 | 4MHz،Φ40mm*60mm |
| 4 | الهاتف المحمول | 1 | الهواتف التي تدعم أندرويد و HarmonyOS |
| 5 | الوسادة | 1 | دعم أندرويد، هارموني أوس باد |
| 6 | راقب | 1 | الساعات التي تدعم أندرويد و HarmonyOS |
| 7 | برامج الكمبيوتر العليا | 1 | برنامج APP |
