معايير الاهتزاز الرقمية معايير الاهتزاز تحليل الاهتزاز اختبار الاهتزازISO10816
التكرار(يمكن ضبطها باستمرار): 10 إلى 1280 هرتز+0.01%
طلب لمعايرة الاهتزاز ISO10816 HG-5020i:
1.يمكن استخدامها لتعديل معدل تسارع الاهتزاز، والسرعة والمقربة المحول وكذلك أدوات قياس الاهتزاز. إشارات الصين القياسية في التردد 10، 20، 40، 80، 160، 320،640 و 1280 هرتز
2.يمكن توليد من المعايرة نطاق التسارع والسرعة والنزوح
3يمكن تحديدها من خلال مقاييس الطاقة وتظهر على شاشات الرقمية. يمكن إنتاج اهتزاز أفقي أو عمودي.
4.HG-5010 معايرة الاهتزاز يجمع بين مولد إشارة الصينوس، مكبر الطاقة، المحول القياسي ومزلق في واحد ويتميز بحجم صغير، ودقة عالية وسهولة التشغيل.يمكن استخدامه في المختبر أو في الموقع.
5المعايير الدولية: ISO10816

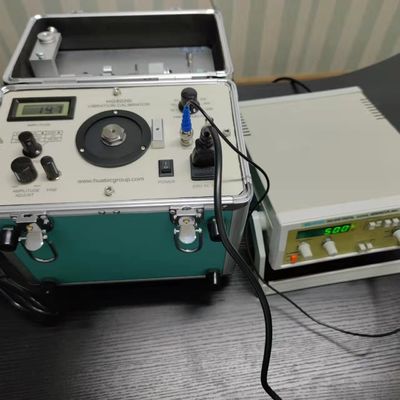

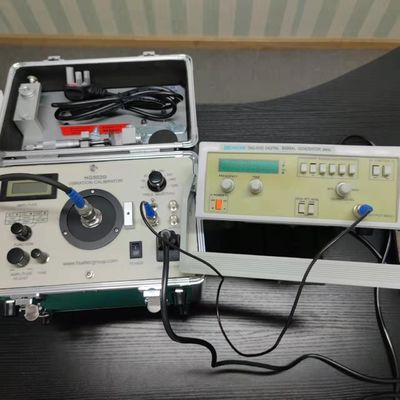

يمكن استخدامه لتعديل مقياس تسارع الاهتزازات، والسرعة ومحول القرب وكذلك أدوات قياس الاهتزازات. إشارات الصدر القياسية في التردد 10، 20، 40، 80، 160، 320،640 و 1280 هرتز يمكن توليدها من جهاز المعايرةكما أنه يحتوي على منفذ لدخول من مولد إشارة خارجية لأي تردد اهتزاز وحتى إشارة مسح.يمكن تعريفها من خلال مقاييس الطاقة ويمكن عرضها على الشاشات الرقميةإما الاهتزاز الأفقي أو الرأسي يمكن إنشاؤه.
يجمع HG-5020i بين مولد إشارة الصين ، ومضخم الطاقة ، والمحول القياسي ومزعج في واحد ويتميز بحجم صغير ودقة عالية وسهولة التشغيل.يمكن استخدامه في المختبر أو في الموقع.
المعايير: JJG 1062-2010 JJG 298-2015.
الحد الأقصى لمدى الاهتزاز والحمل الأقصى
|
(و)
التردد |
<100 غرام | <250 غرام | <650 غرام | ||||||
| a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | a(m/S2) | v ((mm/S) | d ((μm) | |
| 10 هرتز | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20 هرتز | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40 هرتز | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80 هرتز | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160 هرتز | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320 هرتز | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640 هرتز | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280 هرتز | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
الحجم:280 × 180 × 250 ((ملم)الوزن الإجمالي10 كجم
درجة الحرارة: التشغيل:0oC إلى 50oجالتخزين:-20oC إلى 70oج
الطاقة:220Vac (اختياري 110Vac)
خطية مسبار القرب
برود: مسبار 5mm و 8mm النطاق: 0~2.0mm
العرض:31/2عرض رقمي للتسارع أو السرعة أو التنقل
ملاحظة: مع ارتفاع التردد فإن قيمة تحويل الاهتزاز صغيرة جداً لذلك لن يكون هناك إشارة اهتزاز خارجية من جهاز المعايرة.
|
1
موقف تثبيت
|
2
ميكرومتر الغزل |
|
3
أداة لإصلاح جهاز الاستشعار |
4
لوحة الاختبار |
|
5
M5 مسدس تثبيت |
6
M5-M8 المسمار الانتقالي |
|
7
M5-M10 المسمار الانتقالي |
|
الحجم:280 × 180 × 250 ((ملم)
وزن:20 باوند و 9 كيلو
درجة الحرارة: التشغيل:0oC إلى 50oج
التخزين:-20oC إلى 70oج
الرطوبة:90 ٪ غير مكثفة

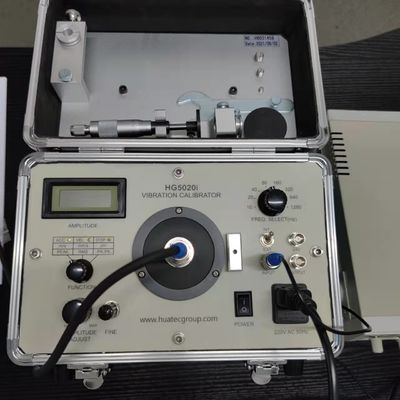

لوحة التحكم لمعايرة الاهتزاز HG-5020i هي كما يلي:
1 إظهار عجلة إخراج الاهتزازات يظهر عجلة إصدار إشارة الاهتزاز المختلفة للمعايرة
2 مقياس طاقة المعايرة
3 تحديد وظيفة مفتاح تحويل مخرج المعايرة إلى التسارع أو السرعة أو التحول
4 مقياس طاقة لضبط نطاق الإخراج
تعديل مقياس الطاقة لتغيير نطاق الاهتزاز الخروج
5 ضبط نطاق الاهتزاز الخروج ببطء
6 جدول تثبيت المحول الذي سيتم معايرته
7 فتحة الخيط لتثبيت موقف مسبار القرب
أثناء معايرة مسبار القرب ، يتم تثبيت موقف المحول على لوحة التحكم من خلال فتحة الخيط هذه.
8 مفتاح الطاقة 220 VAC
9 منفذ لدخول الطاقة المتغيرة 220 فولت
تستخدم لتوصيل الطاقة المتغيرة 220 فولت
10مصدر للطاقة
لمتابعة شكل الموجة للإشارة الخارجة من مكبر الطاقة للمعايرة.
11 مصدر الخروج بجهد 24 فولت
توفير الطاقة بـ 24 فولت للجهاز القريب أثناء معايرة مسبار القرب.
12 مفتاح تحديد التردد
