لوحات حساسية الصبغة المخترقة توين NiCr لوحات اختبار الاختراق المتشققة NiCr Twin
HUATEC النوع Ⅰكتلة الاختراق تتبع المعايير: ISO 3452-3:1998(E), JIS Z 2343-3:2001
اسم المنتج: لوحات حساسية NiCr Twin، لوحات اختبار الاختراق المتشققة NiCr Twin
التطبيق الرئيسي
تُستخدم لوحات اختبار الاختراق المتشققة NiCr Twin لمقارنة وتقييم حساسية وأداء المواد المخترقة للصبغة.
مقدمة مفصلة
تتوفر لوحات اختبار الاختراق المتشققة NiCr Twin بأعماق عيوب 10 و 20 و 30 و 50 ميكرون (0.0004 و 0.0008 و 0.0012 و 0.002 بوصة).

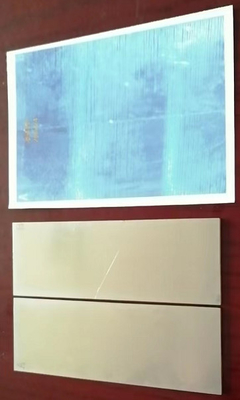

تتكون كل مجموعة من زوج من اللوحات المتطابقة التي تحمل العلامتين A و B مع شهادة الشركة المصنعة وصورة للتشقق.

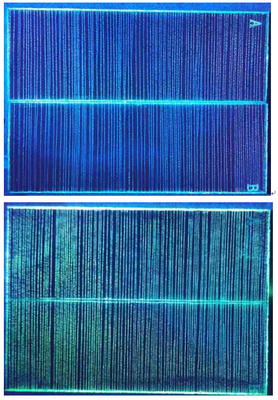

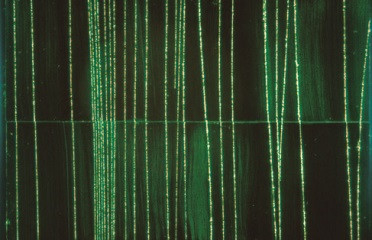

صُنعت هذه اللوحات عن طريق طلاء سبيكة نيكل كروم صلبة على ركيزة نحاسية بسمك 2 مم وإجهاد اللوحة في الشد. يعتبر NiCr الصلب هشًا مقارنة بالركيزة النحاسية بحيث تقتصر الشقوق التي تم إنشاؤها في الطبقة المطلية على سمك الطبقة. ثم يتم قطع اللوحة إلى نصفين عموديًا على اتجاه الشقوق مما يؤدي إلى إنشاء زوج مطابق من الشقوق المتطابقة تقريبًا ذات العمق المتحكم فيه.
تُستخدم لوحات NiCr لمقارنة المواد المخترقة الجديدة والمستخدمة ويمكن استخدامها أيضًا لمقارنة أداء مواد الاختراق المختلفة أو تقنيات المعالجة المختلفة.
المعايير الفنية
| الحساسية* (غير رسمية) | يتم تحديد مستويات حساسية المواد المخترقة الفلورية بواسطة مختبر القوات الجوية الأمريكية تحت ظروف خاضعة للرقابة الشديدة. اختبار الحساسية ليس شيئًا يمكن أن يفعله مصنع أو مستخدم المادة المخترقة. ما يمكنك فعله هو مقارنة العينات باستخدام لوحات NiCr المتشققة المناسبة. | |
|
عمق الشق |
المستوى |
|
| 50 ميكرومتر | 1، 2، 3، 4 | |
| 30 ميكرومتر | 2، 3، 4 | |
| 20 ميكرومتر | 3، 4 | |
| 10 ميكرومتر | 4 | |
مضمونة لتكون مكافئة للوحات الموردة من Sherwin و Magnaflux.
الامتثال للمواصفات:ASTM E1417، AMS 2647D، ISO 3452-3، JIS Z 2343-3
التسليم القياسي:
كتلة PT النوع I مجموعة واحدة
شهادة معايرة HUATEC قطعة واحدة
علبة قطعة واحدة
