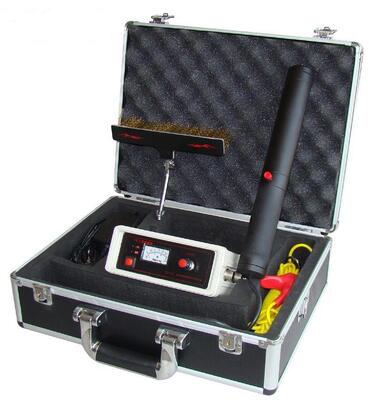

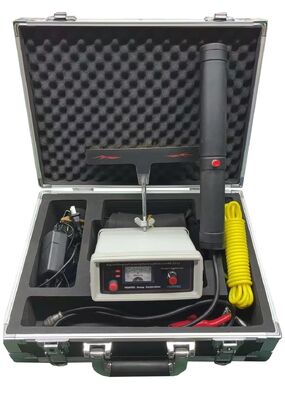

كاشف الثقوب لاختبار عيوب الطلاءات الواقية لخطوط أنابيب النفط والغاز، والكابلات، والمينا، والخزانات المعدنية
التفاصيل:
[الوظيفة]
جهاز كشف المسامية HD-201 هو معدات اختبار خاصة تستخدم للكشف عن عيوب الطلاءات الواقية لخطوط أنابيب النفط والغاز، والكابلات، والمينا، والخزانات المعدنية، والهياكل، وغيرها. إنها معدات بسيطة وعملية.
[الخصائص]
1، استهلاك طاقة منخفض، حجم صغير، وزن خفيف؛
2، تشغيل بسيط؛
[المؤشر الفني الرئيسي]
1، نطاق القياس:
HD-201A: 0.03-3.5 مم (وسط قطران الفحم الإيبوكسي)
HD-201B: 3.5-10 مم (وسط أسفلت البترول)
HD-201C: 0.03-10 مم (وسط قطران الفحم الإيبوكسي، أسفلت البترول)
3، جهد عالي خرج:
HD-201A: 0.5-15 كيلوفولت
HD-201B: 15-35 كيلوفولت
HD-201C: 0.5-35 كيلوفولت
4، العرض: مؤشر
5، نظام التحكم في الجهد العالي: تعديل مقاوم عادي
6، مصدر طاقة تيار مستمر: 12 فولت
7، الاستهلاك: <5 واط
8، تأخير الإنذار: 1-2 ثانية
9، مسبار الجهد العالي: مولد جهد عالي إلكتروني
10، التعبئة: صندوق معدني
11، البعد الرئيسي: 165 مم × 155 مم × 68 مم
12، الوزن: 1.5 كجم (بما في ذلك البطارية)
[المبدأ]
يولد الكاشف جهدًا عاليًا للتيار المستمر يتم تطبيقه على سطح الطلاء من خلال مسبار. يتم توصيل الكاشف بالركيزة عبر الجهد العالي المرتد. عندما يمر المسبار فوق عيب في الطلاء، يكتمل الدائرة الكهربائية وتتدفق الكهرباء من المسبار إلى الركيزة. نتيجة لذلك، يتم تنشيط إنذارات صوتية ومرئية في الكاشف وقد يتولد شرر عند العيب.
[جدول جهد الاختبار]
| مادة مضادة للتآكل | سمك الطلاء | جهد الكشف | ملاحظات |
|
قطران الفحم الإيبوكسي قماش زيت مزدوج |
0.2 0.4 0.6 0.8 |
4-5 كيلوفولت أو ذاتي |
إذا تم تنفيذ المعيار وفقًا للمعيار |
|
أسفلت بترولي |
2 3 5.5 7 9 |
11 15 18 20 24 |
|
| شريط بولي إيثيلين |
وفقًا لـ: صيغة SY4014TC=V تحويل V: الجهد TC: سمك طبقة مضادة للتآكل تنفيذ معيار SY4014-92 معايير القبول |
||
| مبطن بالزجاج | اعتمادًا على الخبرة، يكون جهد الكشف بشكل عام 8 كيلوفولت - 20 كيلوفولت | ||
| مواد أخرى مضادة للتآكل | اعتمادًا على تصميم قسم التصميم للكشف عن أداء العزل للجهد أو المادة نفسها. | ||

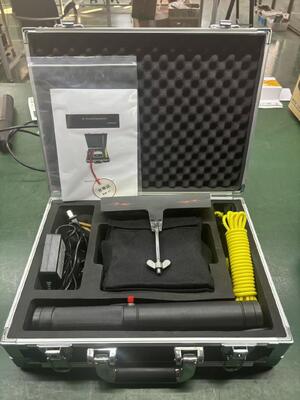

[التسليم القياسي]
الوحدة الرئيسية
مسدس الجهد العالي
مسدس الجهد العالي
شاحن
كابل طويل
كابل قصير
مغناطيس توصيل
قضيب أرضي
قفازات ضغط عالي
دليل التعليمات
شهادة معايرة HUATEC
